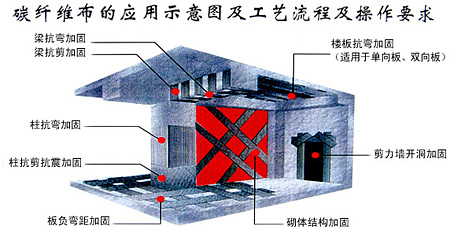

碳纤维布加固应用领域
（1）工业与民用建筑
（2）桥梁，隧道
（3）基础设施
（4）特殊环境结构工程

碳纤维布加固工艺原理：
        碳纤维补强加固原理是采用碳纤维片材高强度或高弹性模量的连续碳纤维，单向排列成束，用环氧树脂浸渍固化的碳纤维板或未经树脂浸渍固化的碳纤维布，统称碳纤维片材，将片材 用专门配制的粘贴树脂或浸渍树脂粘贴在桥梁混凝土构件需补强 加固部位表面，树脂固化后与原构件形成新的受力复合体并共同工作，从而起到加固作用。

碳纤维布加固部位表面处理
（1）混凝土表层出现剥落、空鼓、蜂窝、腐蚀等劣化现象的部位应予以凿除，对于较大面积的劣质层在凿除后应用环氧砂浆进行修复。
（2）裂缝部位应首先进行封闭处理。
（3）用混凝土角磨机、砂纸等机具除去混凝土表面的浮浆、油污等杂质，构件基面的混凝土要 打磨平整，尤其是表面的凸起部位要磨平，转角粘贴处要进行倒角处理并打磨成圆弧状
（4）用吹风机将混凝土表面清理干净，并保持干燥。
（5）涂底层树脂按比例将主剂与固化剂先后置于容器中，用弹簧秤计量，电动搅拌器 均匀搅拌，根据现场实际气温决定用量并严格控制使用时间。一般情况下1小时内用完。用滚筒刷将底胶均匀涂刷于混凝土表面，待胶固化后(固化时间视现场气温而定，以指触 干燥为准)再进行下一工序施工。一般固化时间为2-3小时。
（6）找平处理混凝土表面凹陷部位应填平，模板接头等出现高度差的部位应填补，尽量减小高度差。
（7）裁剪碳钎维按设计要求的尺寸及层数裁剪碳纤维布，
（8）调配粘贴树脂根据产品说明比例调配，然后均匀涂抹于待粘贴的部位，在搭接、混凝土拐角等部位要多涂刷一些。
（9）粘贴碳纤维，用特制滚子反复沿纤维方向滚压，去除气泡，并使树脂充分浸透碳纤维。多层粘贴应重复上述步骤，每层粘贴需待碳纤维布表面树脂指触干燥方可进行下一层的粘贴。
（10）在最后一层碳纤维的表面均匀涂抹树脂
（11）保护 加固后的碳纤维表面应采取抹灰或喷防火涂料进行保护。

碳纤维布加固工艺流程及操作要求
工艺流程为卸荷→基底处理→涂底胶→找平→粘贴→保护。

卸荷
加固前应对所加固的构件尽可能卸荷。
